решение задачи на тему:

Произвести вариантное проектирование столбчатых и ленточных фундаментов мелкого заложения под колонны среднего ряда и под наружные стены административно-бытового корпуса с размерами в плане 36х18 м, при следующих исходных данных с решением задач

Дата добавления: 18.09.2023

Условие задачи

Произвести вариантное проектирование столбчатых  и ленточных фундаментов мелкого заложения под колонны среднего ряда и под наружные стены административно-бытового корпуса с размерами в плане 36х18 м, при следующих исходных данных с решением задач практических занятий.

Исходные данные:

1. Район строительства - Волгоград

2. Нормативная нагрузка на фундамент:

- ленточный фундамент - 350

- столбчатый фундамент - 2600

- свайный ленточный фундамент - 350

- кустовой свайный фундамент - 2600

3. Глубина подвала - 1,0

4. Толщина стен - 0,51

5. Расчетная среднесуточная температура в помещениях первого этажа – 20°С

6. Вариант плана строительной площадки № 7 М1:1000, см. приложение 3

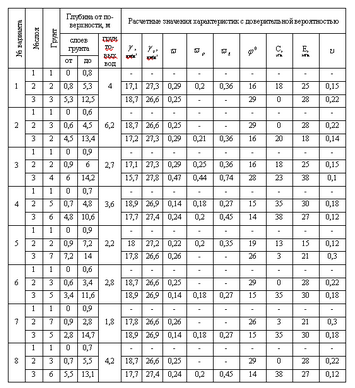

7. Грунтовые условия строительной площадки № 7, вариант №17 принимается по табл. 3.

Грунты:

1 - почва каштановая, суглинистая;

2 - суглинок пылеватый, тяжелый полутвердый;

3 - глина жирная, полутвердая;

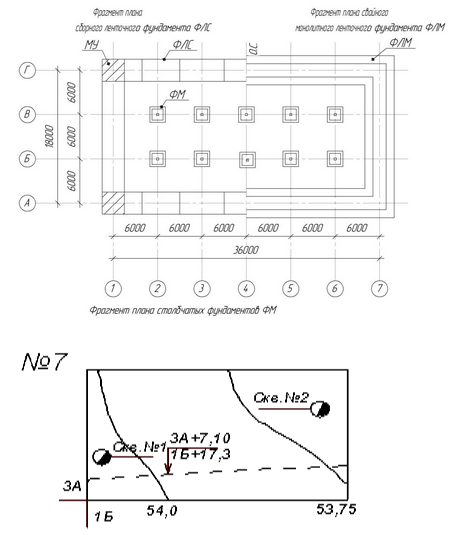

8. План фундаментов  М1:300

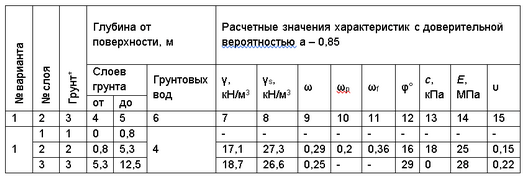

Варианты грунтовых условий строительной площадки (по данным геологической скважины)

Выполнить проектную посадку здания на местности.

Алгоритм выполнения задания:

  1. Привязка здания на местности.
  2. Изучение рельефа местности и выполнение геологического профиля в разрезе по створу скважин.
  3. Дополнительные расчетные сведения о грунтах основания.
  4. Общая оценка строительной площадки.

Ответ

1. Привязка здания на местности

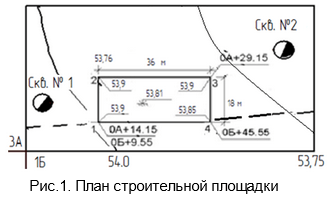

Главный фасад здания размещается по линии застройки с привязкой углов к строительной геодезической сети разбивочного плана. М 1:500 (рис. 1).

Высотная привязка осуществляется из условий нулевого баланса земляных работ при планировке территории строительной площадки
