Условие задачи
Произвести вариантное проектирование столбчатых и ленточных фундаментов мелкого заложения под колонны среднего ряда и под наружные стены административно-бытового корпуса с размерами в плане 36х18 м, при следующих исходных данных с решением задач практических занятий.
Исходные данные:
1. Район строительства - Волгоград
2. Нормативная нагрузка на фундамент:
- ленточный фундамент - 350
- столбчатый фундамент - 2600
- свайный ленточный фундамент - 350
- кустовой свайный фундамент - 2600
3. Глубина подвала - 1,0
4. Толщина стен - 0,51
5. Расчетная среднесуточная температура в помещениях первого этажа - 20оС

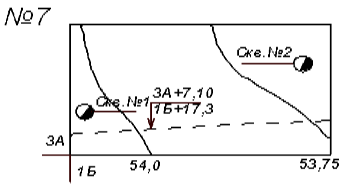

6. Вариант плана строительной площадки № 7 М1:1000
7. Грунтовые условия строительной площадки №____, вариант №____
принимается по табл. 3.
Грунты:
1 - почва каштановая, суглинистая;
2 - суглинок пылеватый, тяжелый полутвердый;
3 - глина жирная, полутвердая;

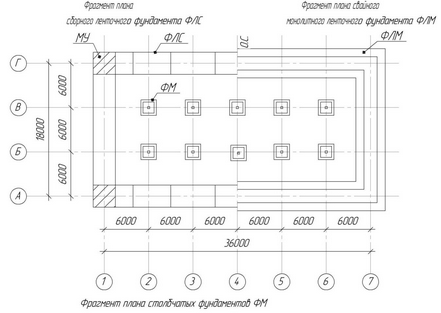

8. План фундаментов М1:300
Исходные нагрузки на колонны каркаса административно-бытового корпуса

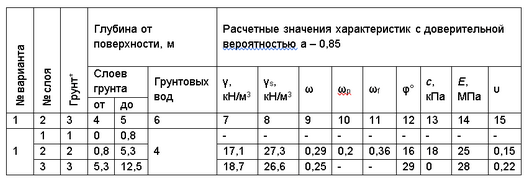

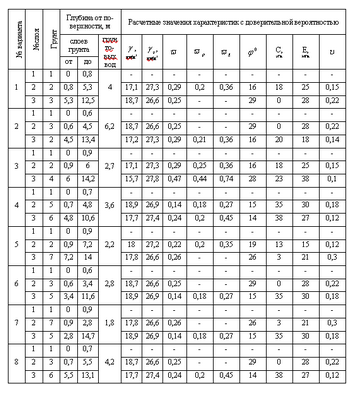

Варианты грунтовых условий строительной площадки (по данным геологической скважины)
Рассчитать и законструировать ленточный фундамент.
Алгоритм выполнения задания:
- Определение размеров подошвы фундамента.
- Конструирование ленточных фундаментов.
Ответ
1. Определение размеров подошвы фундамента
Ориентировочная требуемая ширина подошвы ленточного фундамента мелкого заложения:
В расчете приняты:
коэффициент надежности по грунту; для второго слоя грунта выше подошвы фундамента грунта, ниже подошвы фундамента осредненное расчетное значение удельного веса.
