Произвести вариантное проектирование столбчатых и ленточных фундаментов мелкого заложения под колонны среднего ряда и под наружные стены административно-бытового корпуса с ... столбчатого фундамента. Конструирование столбчатого фундамента.

24 июля 2024
Архитектура и строительство

Условие:

Произвести вариантное проектирование столбчатых и ленточных фундаментов мелкого заложения под колонны среднего ряда и под наружные стены административно-бытового корпуса с размерами в плане 36х18 м, при следующих исходных данных с решением задач практических занятий.

Исходные данные:

1. Район строительства - Волгоград

2. Нормативная нагрузка на фундамент:

- ленточный фундамент - 350

- столбчатый фундамент - 2600

- свайный ленточный фундамент - 350

- кустовой свайный фундамент - 2600

3. Глубина подвала - 1,0

4. Толщина стен - 0,51

5. Расчетная среднесуточная температура в помещениях первого этажа - 20^оС

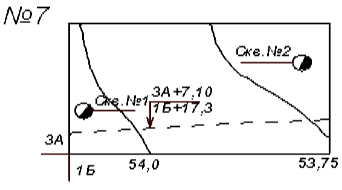

6. Вариант плана строительной площадки № 7 М1:1000

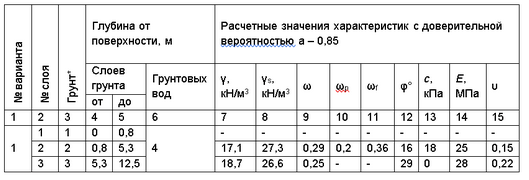

7. Грунтовые условия строительной площадки №____, вариант №____

принимается по табл. 3.

Грунты:

1 - почва каштановая, суглинистая;

2 - суглинок пылеватый, тяжелый полутвердый;

3 - глина жирная, полутвердая;

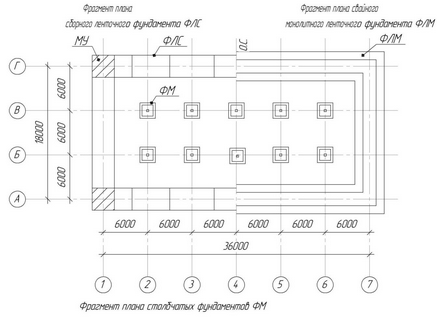

8. План фундаментов М1:300

Разработать конструкцию столбчатого фундамента.

Алгоритм выполнения задания:

Определение размера подошвы столбчатого фундамента.
Конструирование столбчатого фундамента.

Решение:

1. Определение размера подошвы столбчатого фундамента

Грунт несущего слоя - суглинок пылеватый, средней плотности с удельным весом = 17,1 кН/м³ и коэффициентом пористости е=0,778.

Условное расчетное сопротивление основания, сложенного песком, R_о=0,2 МПа.

Глубина заложения подошвы фундамента от планировочной поверхности площадки с учетом глубины подвала d_b, толщины пола подвала h_рр и высоты столбчатого фундамента h_f определяется как d = d_b+ h_рр+ h_fм.

Высота фундамента hf,определяется глубиной стакана hs равной (11,5)hк, толщиной днища стакана, определяемой из условия продавливания и прини...
