Условие:

Проведите расчет сбора нагрузок на балку междуэтажного перекрытия.

Конструктивно высота монолитной балки не должна быть менее 1/20 пролёта: h ≥ 7,0/20 = 0,36м и зависит от высоты этажа, а ширина относится к высоте не менее чем 5:7 = 0,71.

Принимаем b = 30 см, тогда b/h = 30/40 = 0,75 ≥ 0,71

Вес балки при объёмном весе железобетона γ=2500кг/см³, коэффициент надёжности по нагрузке
нормативный
расчётный

Решение:

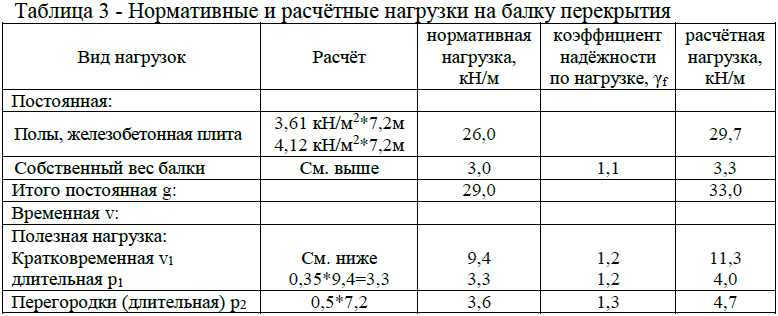

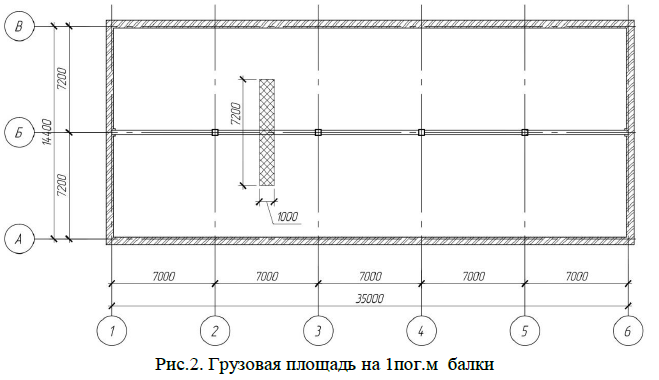

Нагрузки, действующие на балку, принимаются линейно-распределёнными. При этом равномерно-распределённые нагрузки умножаем на ширину грузового участка, равному шагу рам (шаг колонн).
