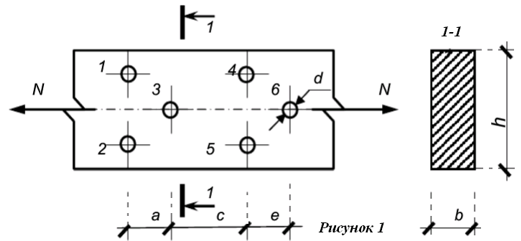

Проверить несущую способность центрально-растянутого деревянного элемента (рисунок 1) сечением b x h = 120 мм x 300 мм, ослабленного шестью отверстиями, выходящими на пласть, диаметром d = 16 мм со следующими исходными данными:
a = 210 мм; c = 300 мм; е = 120 мм;
материал элемента: клен;
условия эксплуатации: А1;
сорт древесины: 2.
1. Несущую способность элемента при заданных условиях задачи вычисляем по формуле:
где m0 коэффициент, учитывающий наличие ослаблений, равен 0,8 (п. 5.2 СП 64.13330.2011);
mп коэффициент перехода на породу дерева, для клена равен 1,3 (таблица 5 СП 64.13330.2011);
mв коэффициент, учитывающий условия эксплуатации (группу конструкций), равен 1,0 (таблица 7 СП 64.13330.2011);
Rртабл расчетное сопро...
