Условие:

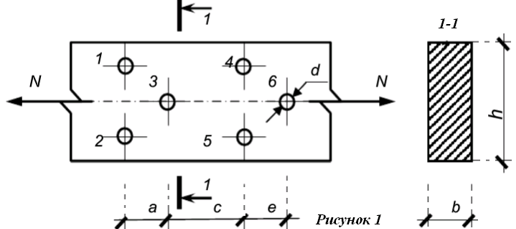

Проверить несущую способность центрально-растянутого деревянного элемента (рисунок 1) сечением b x h = 120 мм x 300 мм, ослабленного шестью отверстиями, выходящими на пласть, диаметром d = 16 мм со следующими исходными данными:

a = 210 мм; c = 300 мм; е = 120 мм;

материал элемента: клен;

условия эксплуатации: А1;

сорт древесины: 2.

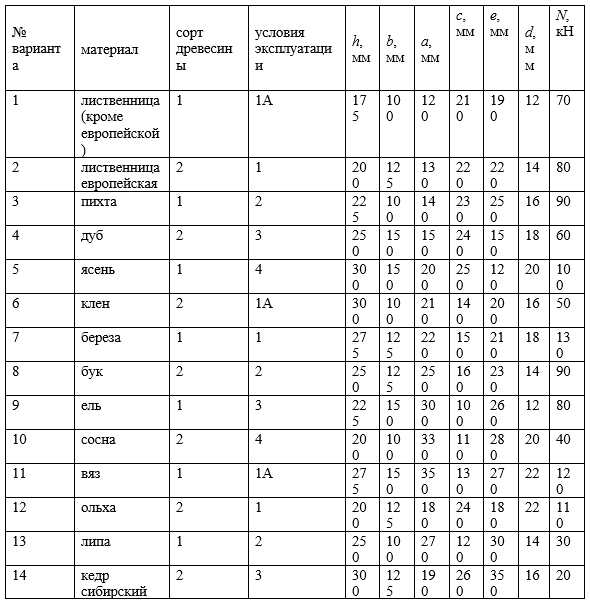

Исходные данные

Решение:

1. Несущую способность элемента при заданных условиях задачи вычисляем по формуле:

где m0 - коэффициент, учитывающий наличие ослаблений, равен 0,8 (п. 5.2 СП 64.13330.2011);

mп - коэффициент перехода на породу дерева, для клена равен 1,3 (таблица 5 СП 64.13330.2011);

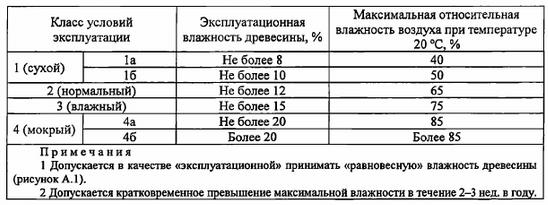

mв - коэффициент, учитывающий условия эксплуатации (группу конструкций), равен 1,0 (таблица 7 СП 64.13330.2011);

- расчетное соп...
