Условие задачи

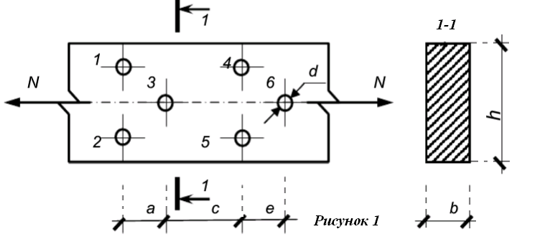

Проверить несущую способность центрально-растянутого деревянного элемента (рисунок 1) сечением b x h = 150 мм x 225 мм, ослабленного шестью отверстиями, выходящими на пласть, диаметром d = 12 мм со следующими исходными данными:
a = 300 мм; c = 100 мм; е = 260 мм;
материал элемента: ель;
условия эксплуатации: А3;
сорт древесины: 1.
Исходные данные к задаче 1.1
Ответ
1. Несущую способность элемента при заданных условиях задачи вычисляем по формуле:
N = m0 mп mв Rртабл Fнт,
где m0 коэффициент, учитывающий наличие ослаблений, равен 0,8 (п. 5.2 СП 64.13330.2011);
mп коэффициент перехода на породу дерева, для клена равен 0,8 (таблица 5 СП 64.13330.2011);
mв коэффициент, учитывающий условия эксплуатации (группу конструкций), равен 0,85 (таблица 7 СП 64.13330.2011) (Условия эксплуатации-3);
Rртабл расчетное сопротивление древесины на растяжение, принимается по таблице 3 СП 64.13330.2011 и равно 10 МПа для первого класса.
Для вычисления Fнт выбира...
