Проверить несущую способность центрально-растянутого деревянного элемента (рисунок 1) сечением b х h = 150 мм x 225 мм, ослабленного шестью отверстиями, выходящими на пласть, диаметром d = 12 мм со следующими исходными данными: a = 140 мм; c = 230 мм; е

«Проверить несущую способность центрально-растянутого деревянного элемента (рисунок 1) сечением b х h = 150 мм x 225 мм, ослабленного шестью отверстиями, выходящими на пласть, диаметром d = 12 мм со следующими исходными данными: a = 140 мм; c = 230 мм; е»
  • Архитектура и строительство

Условие:

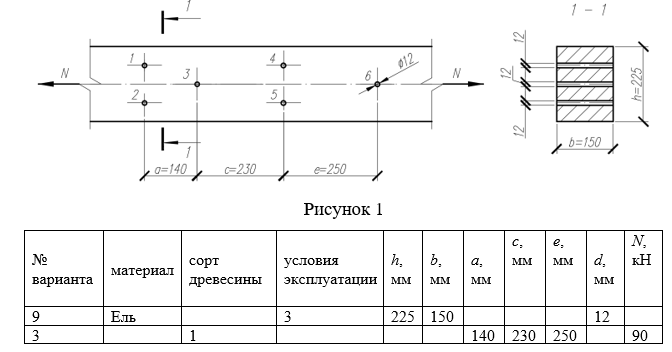

Проверить несущую способность центрально-растянутого деревянного элемента (рисунок 1) сечением b х h = 150 мм x 225 мм, ослабленного шестью отверстиями, выходящими на пласть, диаметром d = 12 мм со следующими исходными данными:

a = 140 мм; c = 230 мм; е = 250 мм;

материал элемента: ель;

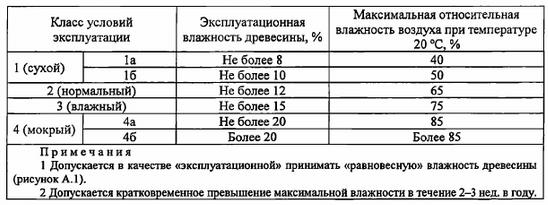

условия эксплуатации: 3;

сорт древесины: 1;

внешнее растягивающее усилие: 90 кН.

Исходные данные

Решение:

1. Условие прочности центрально-растянутых деревянных элементов по предельным состояниям первой группы определяем по формуле 10 [1]:

где N - внешнее растягивающее усилие;

Fнт - площадь поперечного сечения элемента нетто;

- расчетное сопротивления древесины растяжению вдоль волокон с учетом коэффициентов условий работы.
