Условие:
Проверить несущую способность клееной стойки, склеенной из досок толщиной 44 мм (после фрезерования). Исходные данные принять по табл.7.1.1 и рис.7.1.1.

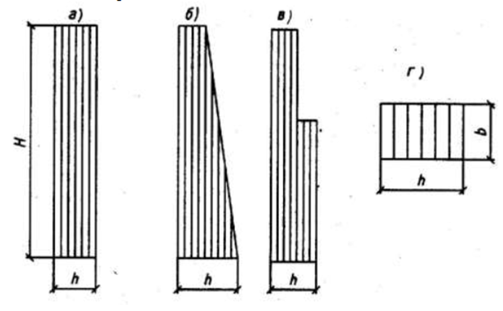

Рис.7.1.1 Схема клееной стойки

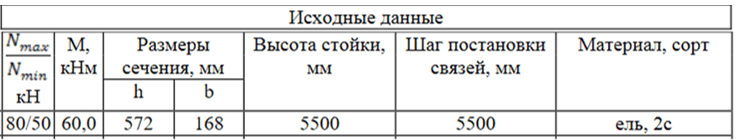

Таблица 7.1.1
Решение:
Расчётные характеристики для материала клееной стойки:
Rc = mб mсл Rc = 0,988 ∙0,95 ∙13 = 12,2 МПа
Геометрические характеристики поперечного сечения стойки:
А = bh = 16,8 ∙ 57,2 = 960,96 см2
Гибкость стойки в плоскости и из плоскости рамы равна:
