Условие задачи
Проверить несущую способность (прочность) заданного таврового сечения изгибаемого железобетонного элемента с одиночной арматурой.
Исходные данные:
М=85 кН·м
b=200 мм
h=450 мм
=1800 мм
=80 мм
Бетон тяжелый кл. В20
Арматура 4Ø14 А500
Ответ

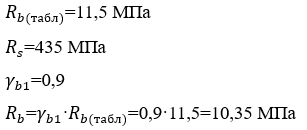

1. Расчетные характеристики.

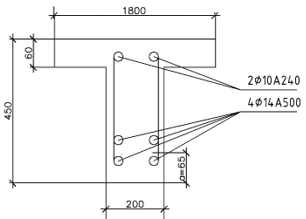

2. Схема армирования.
3. Рабочая высота сечения.
а=65 мм
ho=h-a=450-65=385 мм
As=616 мм2
4. Устанавливаем случай расчета таврового сечения.
