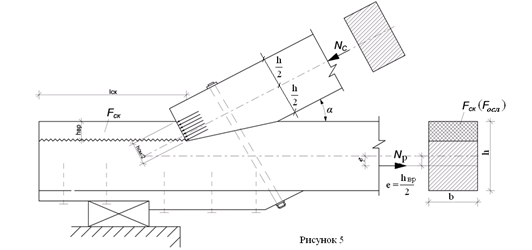

Проверить прочность по смятию и скалыванию контактного соединения – лобовой врубки (рисунок 5) со следующими исходными данными. (материал элементов: лиственница (кроме европейской);сорт: 1).

Условие:

Проверить прочность по смятию и скалыванию контактного соединения – лобовой врубки (рисунок 5) со следующими исходными данными:

расчетная сжимающая сила в верхнем поясе: N_с = 90 кН;

угол примыкания верхнего пояса к нижнему поясу: α =30 °;

ширина сечения нижнего пояса: b = 20 см;

высота сечения нижнего пояса: h = 20 см;

высота врезки: h_вр = 6 см;

расчетная длина площадки скалывания:

материал элементов: лиственница (кроме европейской);

сорт: 1;

условия эксплуатации: 3;

толщина сминаемого элемента: с = см.

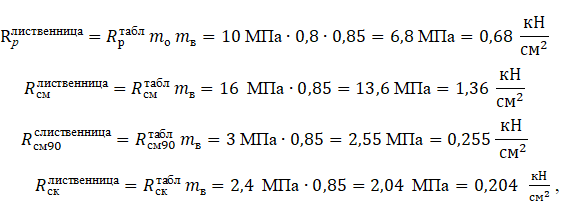

где m₀ коэффициент, учитывающий наличие ослаблений, равен 0,8 (пункт 5.2 СП 64.13330.2011);

m_в коэффициент, учитывающий условия эксплуатации (группу конструкций), равен 0,85 (таблица 7 СП 64.13330.2011);

расчетное сопротивление древесины, принимается по таблице 3 СП 64.13330.2011 и равно 10 МПа;
