Проверить прочность по смятию и скалыванию в лобовой врубке (рисунок 2) со следующими исходными данными: расчетная сжимающая сила в верхнем поясе: Nс = 100 кН; угол примыкания верхнего пояса к нижнему поясу: α = 30°

«Проверить прочность по смятию и скалыванию в лобовой врубке (рисунок 2) со следующими исходными данными: расчетная сжимающая сила в верхнем поясе: Nс = 100 кН; угол примыкания верхнего пояса к нижнему поясу: α = 30°»
  • Архитектура и строительство

Условие:

Проверить прочность по смятию и скалыванию в лобовой врубке (рисунок 2) со следующими исходными данными:

расчетная сжимающая сила в верхнем поясе: Nс = 100 кН; угол примыкания верхнего пояса к нижнему поясу: α = 30°; ширина сечения нижнего пояса: b = 20 см; высота сечения нижнего пояса: h = 20 см; высота врезки: hвр = 8 см; расчетная длина площадки скалывания: lск = 40 см; материал элементов: сосна; сорт: 1; условия эксплуатации: 2.

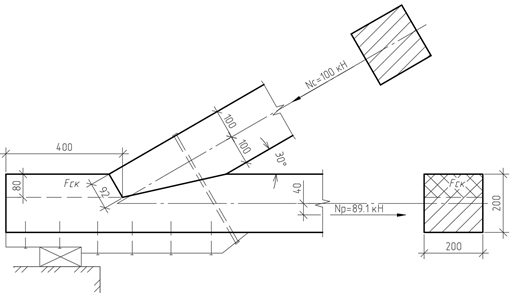

Рисунок 2

Решение:

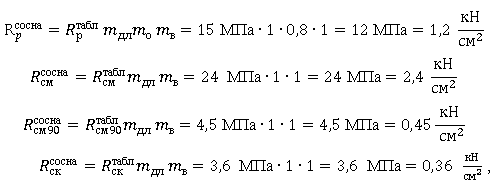

Предварительно определим все необходимые расчетные сопротивления:

где m0 коэффициент, учитывающий наличие ослаблений, равен 0,8 (пункт 5.2 СП 64.13330.2017);

коэффициент длительной прочности, соответствующий режиму длительности загружения линейно возрастающая нагрузка при стандартных машинных испытаниях, равен 1 (таблица 4 СП 64.13330.2017);
