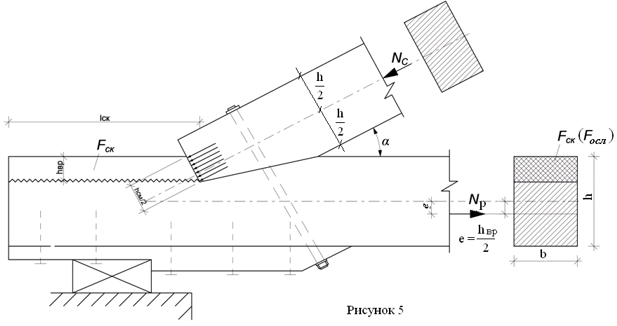

Проверить прочность по смятию и скалыванию в лобовой врубке (рисунок 5) со следующими исходными данными:

расчетная сжимающая сила в верхнем поясе: Nс = 90 кН;

угол примыкания верхнего пояса к нижнему поясу: α = 45°;

ширина сечения нижнего пояса: b = 15 см;

высота сечения нижнего пояса: h = 25 см;

высота врезки: hвр = 8 см;

расчетная длина площадки скалывания: lск = 55 см

материал элементов: сосна;

сорт: 1;

условия эксплуатации: 2;

толщина сминаемого элемента: с =15 см.

Решение:

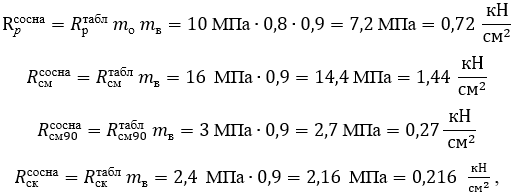

Предварительно определим все необходимые расчетные сопротивления:

где m0 коэффициент, учитывающий наличие ослаблений, равен 0,8 (пункт 5.2 СП 64.13330.2011);

mв коэффициент, учитывающий условия эксплуатации (группу конструкций), равен 0,9 (таблица 7 СП 64.13330.2011);

расчетное сопротивление древесины, принимается по таблице 3 СП 64.13330.2011 и равно 10 МПа;
