Условие задачи

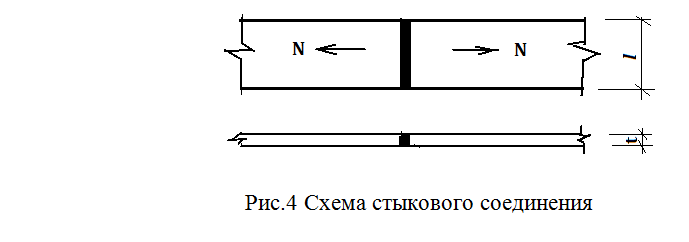

Проверить прочность стыкового шва двух элементов (рис.4) на действие растягивающей силы N. Материал конструкции – сталь марки ВСт3кп2. Сварка ручная, электроды Э42. Коэффициент надёжности по назначению γn=0,95.
Исходные данные:
Растягивающая сила N = 800 кН.
Длина элемента l= 240 мм.
Толщина элемента t = 14 мм.
Расчётное сопротивление стыкового шва на растяжение Rwy= 182 МПа.
Ответ
Расчёт прямого стыка. Учитывая, что соединяемые листы имеют одинаковую толщину t=1,4 см и длину прочность шва проверяют по формуле
