Условие задачи

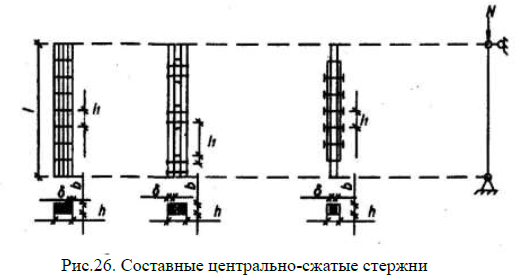

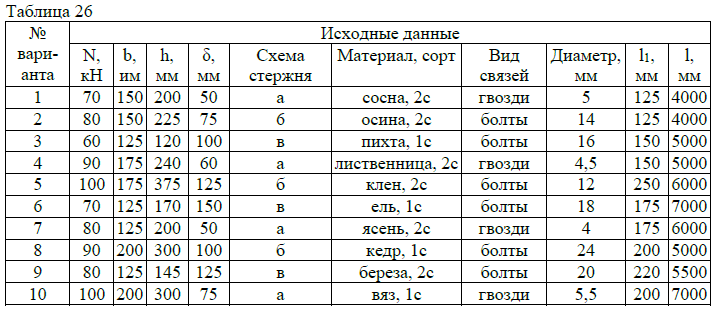

Проверить устойчивость составных центрально-сжатых стержней. Исходные данные взять из табл.26 и рис.26.
Ответ
Вариант 1. Поскольку l1 = 125 мм 7
= 7*50 = 350 мм, то при расчете гибкость отдельной ветви не учитываем, т.е. в формуле (35)
= 0. Гвоздь длиной = 120 мм проходит через две доски = 50 мм и заходит в третью. Поскольку расчетная длина защемления гвоздя ,=120-2*50- 2*2-1,5*5=8,5 мм 4d = 20 мм, то гвоздь считается односрезным и в каждом шве на 1 пог. м будет число срезов связей
