Условие задачи
«Расчет состава строительной бригады и определение продолжительности строительных работ»
Исходные данные:
Одноэтажное промышленное здание, каркас – сборный железобетонный, наружные стены – кирпичная кладка, покрытие – сборные железобетонные плиты. Параметры здания (длина, ширина, высота, шаг колонн, толщина наружных стен) представлены в табл. 1.

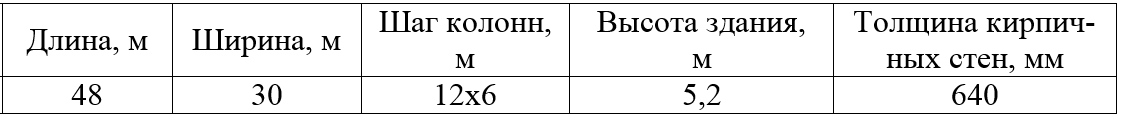

Таблица 1
Параметры здания
Схематичный план промышленного здания приведен на рис. 1.

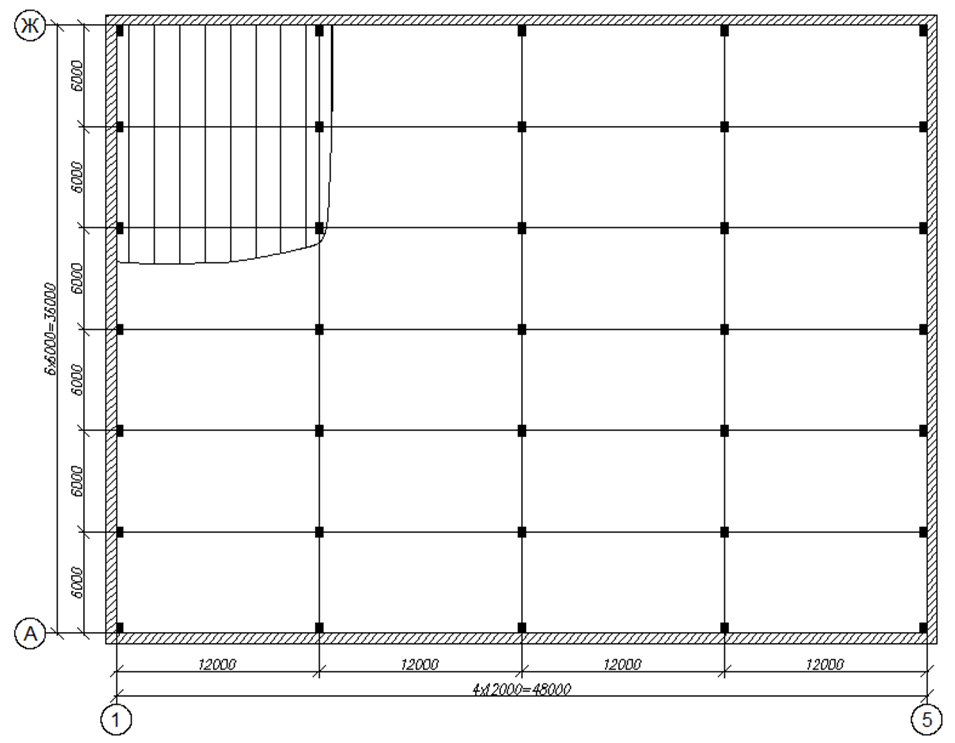

Рис. 1. Схематичный план промышленного здания
Задание:
1. Определите объемы работ в натуральном выражении.
2. Определите ориентировочные массы применяемых на объекте строительных конструкций.
3. Рассчитайте в табличной форме трудоёмкости и продолжительности отдельных работ.
4. Сформируйте количественный состав строительной бригады.
5. Определите продолжительность работ по возведению надземной части промышленного здания.
Ответ
Расчет объемов работ (производится по схеме здания).
1. Количество сборных железобетонных колонн, шт.:
Nкол = 57 = 35 шт.
2. Количество сборных железобетонных ригелей, шт.:
Nриг = 47 = 28 шт.
3. Количество сборных железобетонных плит покрытия, шт.:
Nпл.покр. = (74 + 5) 6 = 198 шт.
4. Объём кирпичной кладки стен, м3:
Vкирп.кл. = 0,82 (48 + 36) 5,2 0,64 = 447,3 м3,
где 0,8 коэффициент, учитывающий площадь оконных и дверных проемов.
5. Количество стыков ригелей с колоннами:
Nстык = 72 + 732 = 56 шт.
6. Длина стыков колонн и р...
