Расчитать гнутоклееную раму: h, hоп, hк, углы , ; построить геометрическую схему рамы и определить величины усилий М, Q и N в опасном сечении.

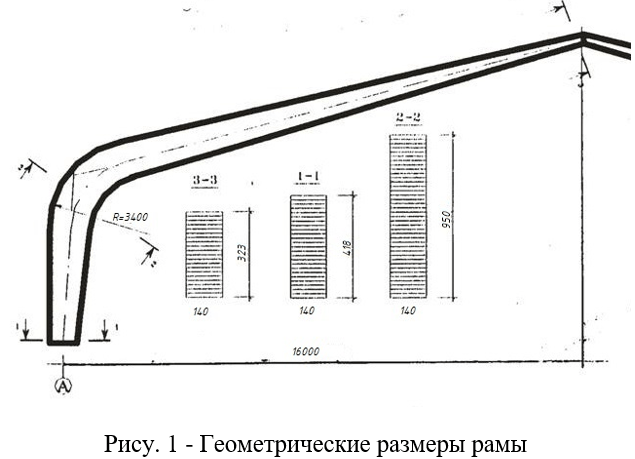

Геометрические размеры рамы.

Расчетный пролет рамы l = 16.0 м. Уклон ригеля 1:4, т.е. tg = 1/4 = 0,25; угол наклона ригеля =1402'; sin =0,24; cos=0,97. Высота рамы в коньке ...
