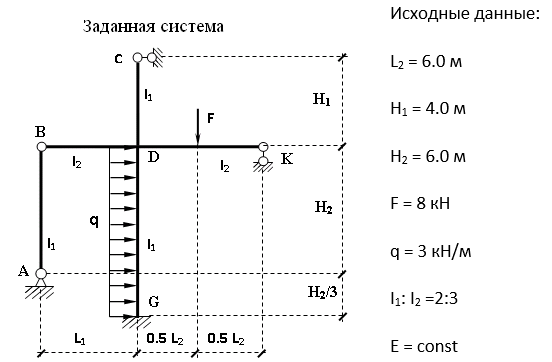

Рассчитать плоскую кинематически неопределимую раму методом перемещений.

1. Определение степени кинематической неопределимости заданной рамы на рисунке.

Степень кинематической неопределимости находится по формуле 2.1:

n_к = n_у + n_л = 1+1 = 2,

n_у = 1, так как жесткий узел - только узел D (все остальные узлы либо опорные, либо шарнирные);

по формуле 2.2:

n_л = 3D 2Ш - С_оп = 35 24 7 = 1 (для полной шарнирной схемы).

Таким образом, система дважды кинематически неопредели...
