Условие задачи

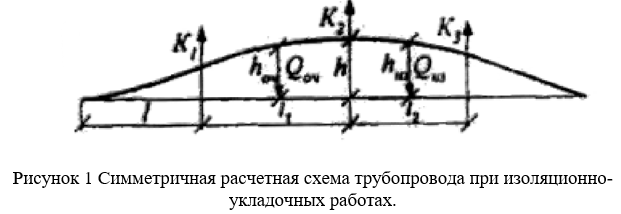

Рассчитать расстояние между трубоукладчиками и усилия на крюки трубоукладчика, если при изоляционно-укладочных работах работают три трубоукладчика, расчетная схема принята симметричная., расчетная схема приведена на рисунке 1. Исходные данные: наружный диаметр трубы Dн, толщина стенки = 6 мм, марка стали – 13Г1С-У, категория участка – B, высота (max) подъема трубопровода при укладке – h = 1,9 м, на которой работают, соответственно, очистная и изоляционная машины – hоч = 1,0 м, hиз = 1,9 м, вес, соответственно, очистной и изоляционной машины – Qоч = 3,8 тс, Qиз = 3,1 тс.
Ответ
Определим значения a и b по формуле (5.5) [1]:
Делаем подбор в двух вариантах по номограмме (рис.5.2) [1].
(первый вариант)
(второй вариант)
