Рассчитать соединительную решетку сквозной колонны из двух двутавров № 16; (А = 20.2 см2, ix= 6.57 см, iy =1.70 cм). Материал колонны и решетки - сталь С235 с Ry = 23.0 кН/см2. Соединения решетки выполняются ручной сваркой электродом типа Э42 с Rwf = 18

«Рассчитать соединительную решетку сквозной колонны из двух двутавров № 16; (А = 20.2 см2, ix= 6.57 см, iy =1.70 cм). Материал колонны и решетки - сталь С235 с Ry = 23.0 кН/см2. Соединения решетки выполняются ручной сваркой электродом типа Э42 с Rwf = 18»
  • Архитектура и строительство

Условие:

Рассчитать соединительную решетку сквозной колонны из двух двутавров № 16; (А = 20.2 см2, ix= 6.57 см, iy =1.70 cм). Материал колонны и решетки - сталь С235 с Ry = 23.0 кН/см2. Соединения решетки выполняются ручной сваркой электродом типа Э42 с Rwf = 18 кН/см2. Расчетная сжимающая сила N = 300 кН.

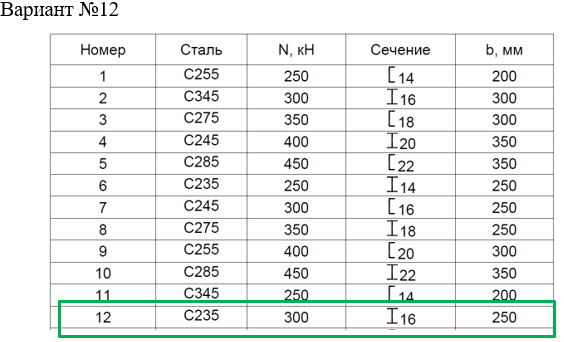

Сталь: С235.

Усилие, N, кН: 300

Двутавр: №16

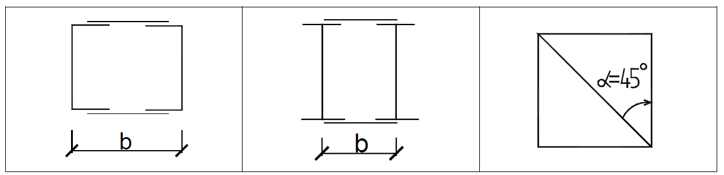

Ширина колонны, b, мм: 250.

Решение:

Длина раскосов решетки:

lp = b cos450 = 25.0 0.707 = 17.7 см.

Предельная гибкость стержней не должна быть больше 80 /1, п.5.6/, пр = 80.

По сортаменту принимаем уголок 45 х 4 (А = 3.48 см2, ix = 1.38...
