Рассчитать заземляющее устройство для рельсового пути башенного строительного крана, если электропитание крана осуществляется трехфазной четырехпроводной сетью

«Рассчитать заземляющее устройство для рельсового пути башенного строительного крана, если электропитание крана осуществляется трехфазной четырехпроводной сетью»
  • Архитектура и строительство

Условие:

Рассчитать заземляющее устройство для рельсового пути башенного строительного крана. Электропитание крана осуществляется трехфазной четырехпроводной сетью с глухозаземленной нейтралью.

Исходные данные:

Вид грунта — супесь

Удельное сопротивление грунта, полученное при измерении — 1,3 *104см

Состояние грунта по влажности во время производства замеров — влажное

Тип заземляющего электропровода — угловая сталь 50х50 мм

Длина вертикального электропровода — 280 см

Диаметр вертикального электропровода — 0,95 b см (b – ширина уголка)

Глубина расположения верхнего конца вертикального электропровода —  70 см

Наибольшее допустимое сопротивление заземлителя — 9 Ом
Ширина стальной соединительной полосы — 5 см



Решение:

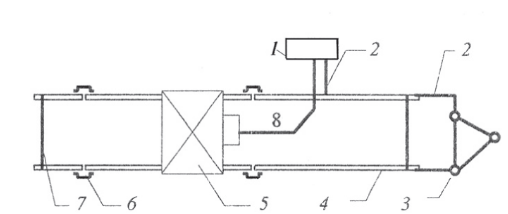

1 распределительный щит;

2 соединительные проводники;

3 заземлители;

4 рельсовый проводник;

5 башенный кран;

6 продольная перемычка;

7 поперечная перемычка;

8 силовой кабель.


1. Определяем расчетное значение удельного сопротивления грунта в месте устройства заземления для вертикального электрода:

Ррасч=изм.*изм


где Ррасч. расчетное удельное сопротивление грунта, Ом см;

изм. удельное сопроти...
