Условие задачи
Разноритмичный поток, состоящий из пяти строительных процессов, организуется на пяти захватках одноэтажного промышленного объекта с продолжительностью в условных единицах времени t1=3, t2=2, t3=4, t4=1, t5=2.
Требуется определить аналитически и на матрице:
- продолжительность каждого специализированного потока Тi;
- величину интервалов между началами смежных процес-сов
- время начала и окончания каждого процесса;
- общий срок строительства Тобщ;
- разрывы между смежными процессами по каждой захват-ке и места критических сближений;
- построить циклограмму.
Ответ

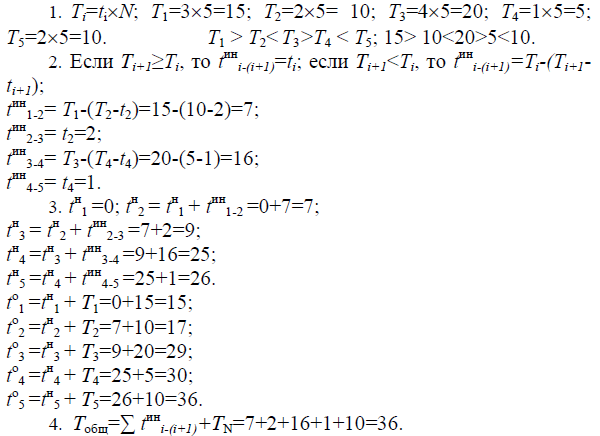

А. Аналитический расчет потоков
5. При Т3Т2, T5T4 место критического сближения лежит на первой захватке, а при T2T1, Т4Т3 - на последней (рис. 1).
Б. Матричный алгоритм расчета
Составляется матрица из 25 клеток (5х5), в каждую из которых записывается продолжительность процесса (tij). Затем находятся места критических сближений между ...
