Условие задачи
Спроектировать наружную ограждающую конструкцию (стеновую панель) в 3-х этажном здании музея (г. Кострома) с учетом теплотехнического расчета, расчета теплоустойчивости помещения и влажностного режима. Подобрать теплоизоляционный материал и внутреннюю отделку. Обосновать выбор. tвн, tн, zот, tот, φ принять по СНиП «Климатология».
Регион - Кострома
Назначение помещения – общественное
Климатический район - Ⅱв. Режим влажности – нормальный.
Продолжительность отопительного сезона Zоп=216 сут.
Температура наиболее холодной пятидневки tн=-33°С.
Средняя температура за отопительный период tн.ср. оп=-3,7°С.
Температура внутренняя tв = +18,6°С. Влажность помещения - 51%.
Условия эксплуатации - Б.

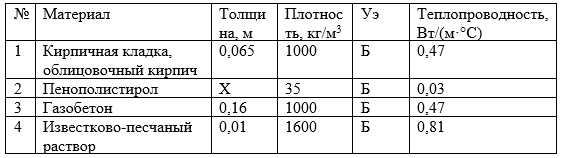

Конструкция стены
Изобразить схему стеновой панели в масштабе 1:5. На схеме показать толщину каждого слоя, материал λ, распределение температур по толщине, границу слоев резких колебаний температур и значение tр. Tвн = 18,6 °С; φ=51%.
Ответ
1. ГСОП= (tв - tн.ср.оп) Zоп= (18,6+3,7)216= 4816,8 Ссут
Требуемое сопротивление теплопередачи из условий энергосбережения:
Требуемое сопротивление теплопередачи из санитарно-гигиенических условий:
Прини...
