Условие:

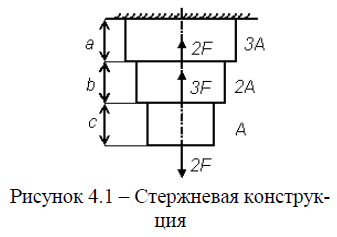

Ступенчатый стержень находится под действием осевых сил. Построить эпюры продольных сил, нормальных напряжений и перемещений. Стержень изготовлен из стали (модуль упругости Е = 2х105 = МПа).

Дано:
А = 10см2;

а = 2м; b = 2м; с = 2м;

F = 50 кН

Е= 2х105 МПа

Определить: N - ? - ? - ?

Решение:

1. Построение эпюры внутренних усилий N.

Для этого разбиваем брус на участки, начиная от свободного края. Границами участков являются места приложения внешних сил.

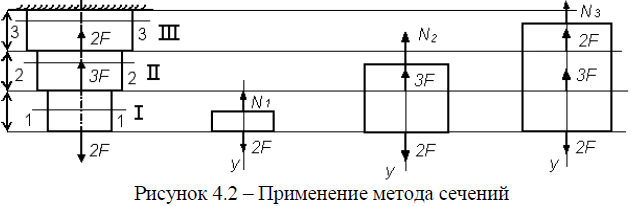

Используем метод сечений. Проведя произвольное сечение 1-1 на участке I, отбросим верхнюю часть бруса и рассмотрим равновесие нижней части (рисунок 4.2), на которую действуют внешняя сила 2F и иском...
