Тема Теплотехнический расчет ограждающих конструкций (стены и покрытия). Задача 1.1 Выполнить теплотехнический расчет ограждающей конструкции – наружной стены, в соответствии с

Выполнить теплотехнический расчет ограждающей конструкции – наружной стены, в соответствии с вариантом. Определить толщину утеплителя. Сделать выводы.

Исходные данные:

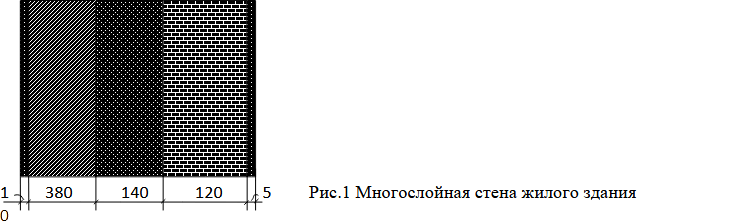

 Эскиз ограждающей конструкции (наружной стены)

Таблица 1 – Район строительства

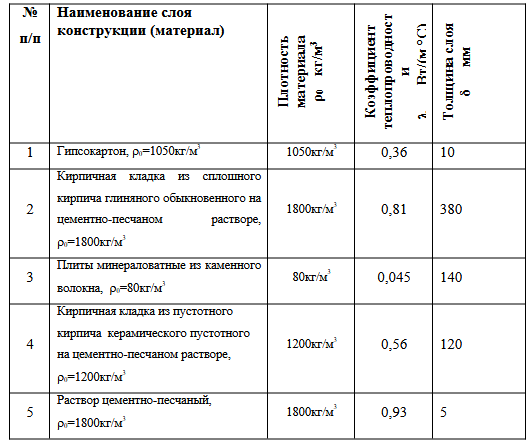

Наименование слоев

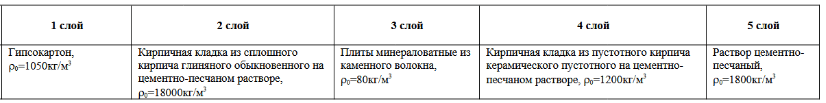

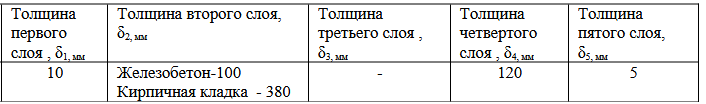

Таблица 2 – Состав многослойной стены жилого дома (считая от внутренней поверхности ограждающей конструкции)

Исходные данные:

Район строительства: Архангельск

Относительная влажность воздуха: φв=55%

Тип здания или помещения: Жилые

Вид ограждающей конструкции: Наружные стены

Расчетная средняя температура внутреннего воздуха здания: tв=20°C

Район строительства Архангельск;
Зона влажности влажная ([1], прилож. В);
Влажностный режим нормальный;
 жилых помещений

Условия эксплуатации Б;
 ограждающих конструкций

Относительная влажность φвн= 55%;
 внутреннего воздуха для жилыx помещений

Относительная влажность φн = 85%
 наружнего воздуха средняя относительная влажность

 наиболее холодно месяца;

Расчетная температура tвн = 21°С;
 внутреннего воздуха

Расчетная температура tн = -38°С
 наружного воздуха средняя месячная температура наиболее холодной пятидневки обеспеченностью 0,92 месяца);

Нормируемый ∆tn= 4 °С ([1], ([1];
 температурный перепад

Коэффициент теплоотдачи αвн=8,7 Вт/( м·°С)
 внутренней поверхности;

 ограждающих конструкций

Коэффициент теплоотдачи αн=23 Вт/( м · °С)
 (для зимних условий);

 наружной поверхности ограждающих конструкций

Количество дней отопительного периода со среднесуточной температурой наружного воздуха меньше 8°С
 Zот.п = 248 дня;

Средняя температура отопительного периода, в котором температура наружного воздуха меньше 8°С
 tот.п = -4,5 °С ;
