Условие задачи
Тип экскаватора и вид сменного оборудования: ЭО-4112 c прямой лопатой, обороты двигателя n=1485 об/мин, мощность двигателя N=90 кВт. Механизм напора. Грунт III категории. Погрузка в транспорт.
Угол поворота платформы .
Описать основные характеристики данной модели экскаватора:
Теоретическую производительность экскаватора, объем ковша, механизм напора, скорость производства работ, глубину копания, высоту подъема.
Предложить пути повышения производительности рассматриваемого экскаватора в данных условиях.
Ответ

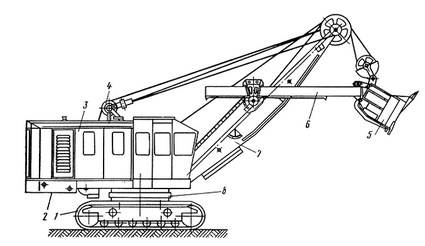

1 - Гусеничный ход, 2 - поворотная платформа, 3 - кузов, 4 - стойка двуногая, 5 - ковш, 6 - рукоять, 7 - стрела, 8 опорно-поворотное устройство
Рисунок 6 - Конструктивная схема одноковшового экскаватора Э-4112 с прямой лопатой
Определяем передаточное отношение для механизма напора.
Согласно кинематической схеме (рисунок 8), кинематическая цепь привода механизма напора составляет ряд шестерен:
