Условие задачи

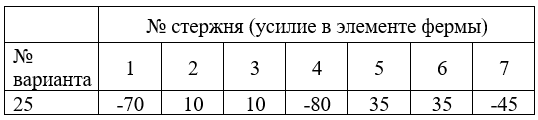

Требуется определить напряжения в сжатых и растянутых элементах фермы согласно созданному шаблону. Усилия в элементах ферм приведены в таблице.
Ответ

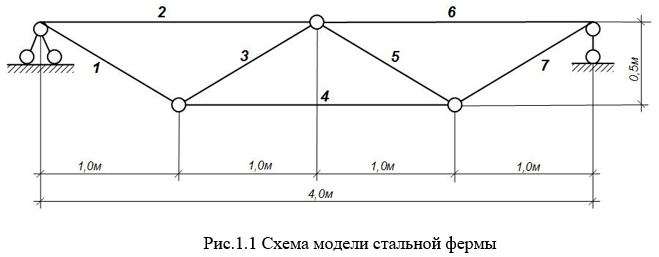

1. Создаём шаблон фермы из семи стержней. Схема модели стальной фермы представлена на рис.1.1:
Рис.1.1 Схема модели стальной фермы
2. Необходимая площадь сечения стержней при заданных максимальных значениях усилий составит:
