Условие задачи
Требуется определить величину напряжений σz для ленточного фундамента шириной b = 2,2 м и длиной l = 26 м при внешней нагрузке интенсивностью р = 220 кПа, для вертикалей y = 0; 1,0; 2,0 и 4,0 м на глубинах z = 0; 0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 6,0; 8,0; 10,0 и 12,0 м. Построить эпюру распределения напряжений и линию равных напряжений (изобару).
Ответ
Расчет ведем в табличной форме.

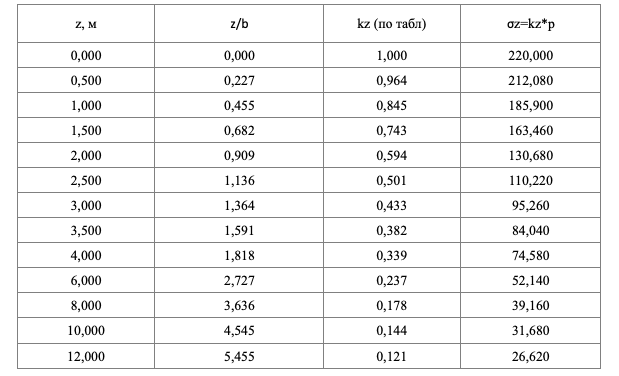

Для условия y / b = 0 / 2,2 = 0,00:
Для условия y / b = 1,0 / 2,2 = 0,455:
