Условие задачи

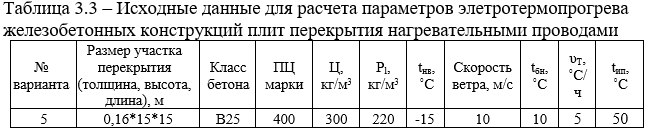

Требуется выполнить расчет параметров электротермопрогрева бетона и расчет потребности в основных материалах, необходимых при электротермопрогреве плиты перекрытия по исходным данным, представленным в таблице 3.3.
Электротермопрогрев бетона густоармированной монолитной конструкции безбалочной плиты перекрытия осуществляется проводами ПНСВ 1.2. Для электротермопрогрева применяют трансформаторы КТПТО - 80/86. Работы по устройству и контролю электротермопрогрева плит перекрытия производятся круглосуточно. Нагревательный провод укладывается в два яруса по высоте, по нижним и верхним арматурным сеткам - с шагом 200 мм. После укладки бетона плита закрывается пленкой полиэтиленовой, поверх которой укладываются плиты теплоизоляционные на базальтовой основе ПТ - 100 (толщина - 100 мм).
Ответ
Рассмотрим порядок расчёта параметров электротермопрогрева бетона плиты перекрытия при температуре наружного воздуха -15 оС и скорости ветра 5 м/с.
1) Объем бетона в плите перекрытия, м3, составит:
V = 0,16 х 15 х 15 =36 м3.
2) Поверхность охлаждения бетона, м2, составит:
F = 2 х 0,16 х 15 + 2 х 15 х 15 + 2 х 0,16 х 15 = 459,6 м2.
3) Модуль поверхности плиты перекрытия, м-1 вычисляется по формуле (1.3) и составит:
Мп = 459,6 /36 = 12,76 м-1.В соответствии с данными [7, табл.3.1] для электротермопрогрева конструкции с модулем поверхности 12,76 м1 используется метод нагревательных проводов и ...
