Условие задачи

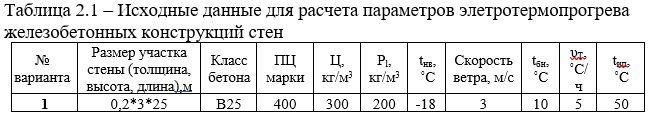

Требуется выполнить расчет параметров (выбор способа электротермопрогрева бетона, расчет толщины утеплителя опалубки для бетонирования стен, определение расстояния между электродами и необходимое напряжение по ранее установленной расчетом требуемой мощности) элетротермопрогрева электродным способом бетона стен цокольного этажа жилого дома по исходным данным, представленным в таблице 2.1.
Для возведения стен применяется инвентарная крупнощитовая опалубка. Каркас щита опалубки изготовлен из металлического профиля, палуба выполнена из ламинированной фанеры толщиной 21 мм. Для электротермопрогрева стен применяются трансформаторы КТПТО-80/86. Работы по устройству и контролю электротермопрогрева стен производятся круглосуточно.
Продолжительность остывания бетона в конструкции от начала бетонирования и до подключения электротермопрогрева = 4 ч (укладка заданного объема 3 ч, подсоединение электродов - 1 ч). Температура бетона к концу остывания tбк = 5 оС.
Для электропрогрева участка стены используют одиночные стержневые электроды из арматуры , устанавливаемые с шагом 200 мм в стену до начала бетонирования.
Ответ
1) Выбор режима электротермопрогрева бетона.
Для выбора режима электротермопрогрева бетона участка стены необходимо определить модуль поверхности данного участка Мп, м1, по формуле 2.1:
где - сумма площадей охлаждаемых поверхностей бетонируемого участка стены, м; V - объём бетонируемого участка стены, м.
