Во сколько раз изменится несущая способность балки прямоугольного профиля с одиночной арматурой, если изменить (увеличить или уменьшить):
- Архитектура и строительство
Условие:
Во сколько раз изменится несущая способность балки прямоугольного профиля с одиночной арматурой, если изменить (увеличить или уменьшить):
а) класс арматуры;
б) класс бетона;
в) высоту балки;
г) коэффициент армирования, при условии, что сечение осталось не переармированным?

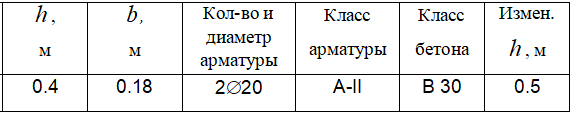

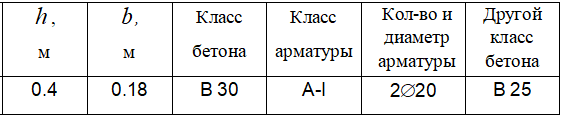

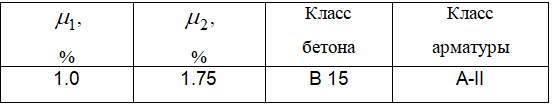

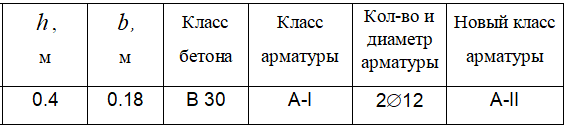

Исходные данные приведены в табл. 1.5, 1.6, 1.7 и 1.8.
Исходные данные:
табл. 1.5
табл. 1.6
табл. 1.7
табл. 1.8
Решение:
1. Рассмотрим случай изменения класса бетона (класс уменьшили с В30 на В25).
Определим расчетные характеристики бетона и арматуры. Бетону класса В30 соответствует расчетное сопротивление Rb = 17 МПа, а для нового бетона класса В25 соответствует расчетное сопротивление Rb = 14,5 МПа. Арматура класса A-I в современном СП обозначается как А240 и расчетное сопротивление Rs = 210 МПа.
Определяем рабочую высоту сечения: h0 = h a = 400 30 = 370 мм,
где а = азащ.слой + d / 2 = 20 + 20 / 2 = 30 мм ‒ расстояние от нижней растянутой грани балки до центра тяжести арматуры, мм;
азащ.слой ‒ минима...
