Условие:
Выполнить компоновку поперечной рамы одноэтажного производственного здания.
Здание отапливаемое, 2-х пролётное:

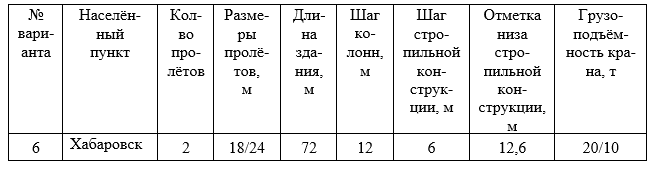

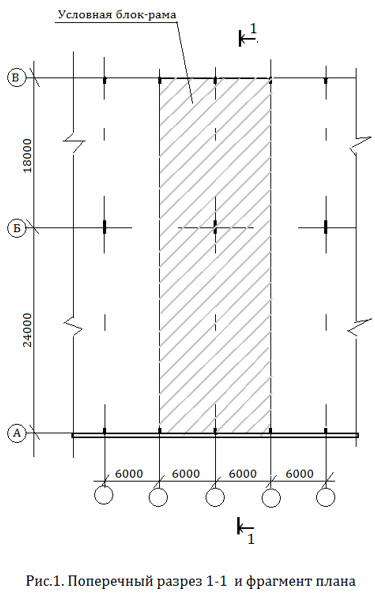

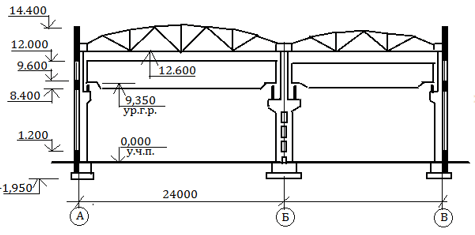

(см. рис.1)
- Длина здания 72 м.
- Район строительства - г. Хабаровск, местность типа В.
- Шаг колонн: крайних рядов - 6 м; средних - 12 м.
- Покрытие здание - утеплённое.
- Плиты покрытия - железобетонные предварительно напряжённые ребристые 3х6 м.
- Стропильные конструкции - железобетонные сегментные раскосные фермы пролётами:
- Подстропильная ферма пролётом 12 м.
- Здание оборудовано двумя мостовыми кранами с группой работы 5К и грузоподъёмностью в пролётах:
- Отметка верха кранового рельса 9,35 м.
- Отметка верха стакана фундамента - 0,15 м.
- Подкрановые балки сборные железобетонные высотой: по крайним рядам -1 м, по среднему ряду - 1,4 м.
- Наружные стены из керамзитобетонных панелей длиной 6 м.
- Остекление - ленточное.
- Снеговая нагрузка дляⅡгеографического района, ветровая - для Ⅲрайона, местность открытая.
- Коэффициент надёжности по ответственности
= 0,95.
- Температурно–влажностный режим помещений нормальный. По степени ответственности здание относится к уровню Ⅱ.
Размеры колонн.
-
- отметки верха кранового рельса 9,35 м;
- габаритный размер крана по высоте (для крана грузоподъёмностью Q=20 т);
- зазор между нижним поясом фермы и краном
=0,85 м;
- высота кранового рельса КР-70 с прокладками
- высота подкрановых балок НПБ: 1,0 м (пролётом 6,0 м) и 1,4м (пролётом 12,0 м);
- отметка верхней грани (обреза) фундамента a1 = –0,15 м.
Решение:
Высоты надкрановой НВ и подкрановой НН частей колонн. Определяем высоту колонны рядов А и В:
a) надкрановой части
б) подкрановой части
в) общая длина колонны
