Условие:

Выполнить конструирование и расчет системы водяного отопления с нижней разводкой и принудительной циркуляцией за счет перепада давлений в сети ТЭЦ.

Исходные данные:

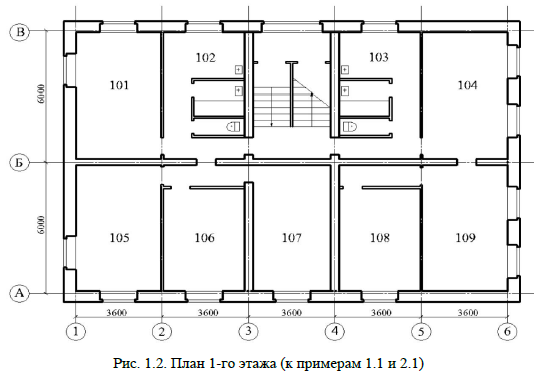

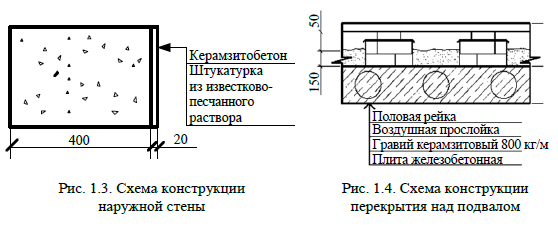

Объект строительства расположен в г. Корсаков Сахалинской области. Подвал здания неотапливаемый, со световыми проёмами. Конструкции стены и перекрытия над подвалом приведены на рис. 1.3, 1.4.
Окна выполнены с двойным остеклением в спаренных переплётах. Ориентация фасада А–А на юг.

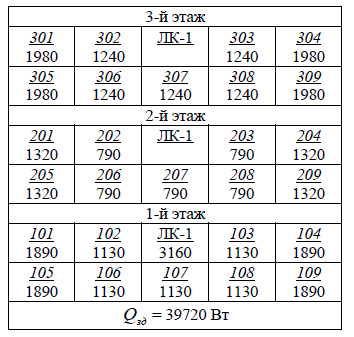

Теплопотери помещений представлены в следующей таблице.

В качестве источника теплоснабжения используется ТЭЦ, теплоноситель вода с температурой 130/70 ^оС, давление в подающем трубопроводе 3 МПа, в обратном - 0,5 МПа, т.е. = 0,10 МПа.

Решение:
