Условие задачи
Выполнить проверку прочности, устойчивости и жесткости стальной балки покрытия цеха. Погонная нагрузка на верхний пояс балки 1,2 тс/мп при шаге балок 4м. Длина балки 5м. Балка шарнирно оперта на вертикальные несущие конструкции. Марка стали – С255. Раскрепления поясов балки в пролете отсутствуют. Сечение балки – одиночный швеллер №20;
- конструктивный расчет балки выполнить в соответствии с СП 16.13330.2011 и составить пояснительную записку с расчетом;
- в случае, если по результатам проверки несущей способности балки окажется недостаточно, требуется определить иное сечение, удовлетворяющее требованиям двух групп предельных состояний, либо предусмотреть иные мероприятия (снижение шага балок и т.д.).
Исходные данные:
Швеллер №20
Sx=87,8 см3
Wx=152 см3
Ix=1520 см4
t= 9 мм
b=76мм
Сталь С255
Ryn=255 Н/мм2=25,5кН/см2
Ry=250 Н/мм2=25кН/см2
E=2,1x10^5 МПа
Нагрузка:
q=1,2 тс/м
Lбалки=5 м
Ответ

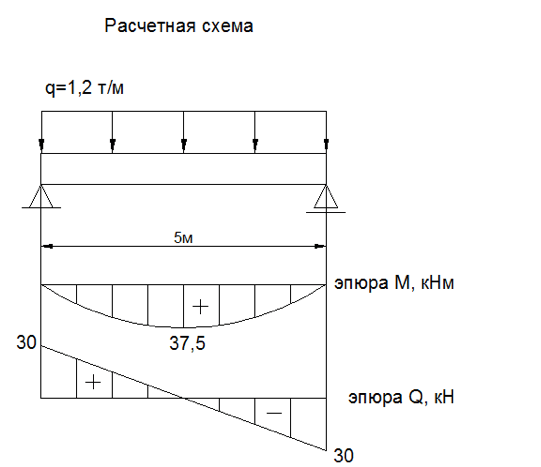

Итоговая нагрузка на балку Q=5x1,2=6тс=60кН
Qmax (на опоре)= qxL/2=30кН
Mmax (в середине пролета)= qxL^2/8=37,5 кНм
Проверка прочности сечения
По нормальным напряжениям
с =1,0 коэффициент надежности
- проч...
