Условие:

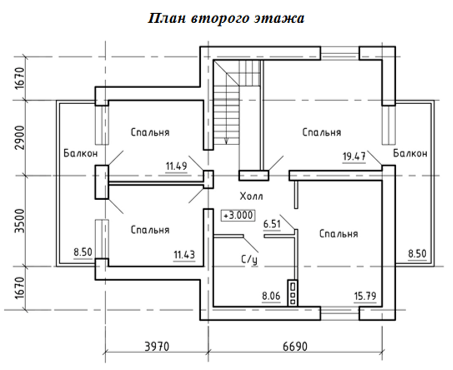

Выполнить расчёт деревянной балки чердачного перекрытия над вторым этажом для перекрытия помещения спальни площадью 19,47м2 индивидуального жилого дома.

Исходные данные.

Материал – дуб 3 сорта.

Срок службы конструкций – 50 лет.

Балки цельного сечения (не клееные).

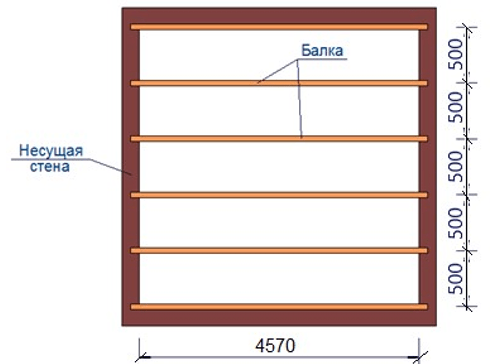

Шаг балок s – 500 мм = 0,5 м;

Длина пролёта (2900+1670 = 4570 мм) – 4,57 м;

Пропитка антипиренами под давлением - не предусмотрена.

Расчётная нагрузка на 1 м² перекрытия Р = 2,5 кН/м².

Решение:

Расчёт по 1 группе предельных состояний.

Расчёт по прочности.

1) Расчётная схема

Так как балка опирается на две стены, т.е. она шарнирно опёрта и нагружена равномерно-распределённой нагрузкой, то расчётная схема будет выглядеть следующим образом:
