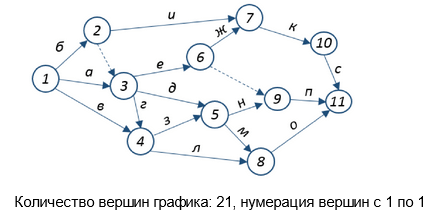

Выполнить расчет параметров сетевого графика секторным методом по прилагаемому заданию. Определить: Сколько на сетевом графике «действительных» и «фиктивных» работ? Сколько на сетевом графике полных путей (цепочек) и какова их продолжительность.

Дата добавления: 18.09.2023

Условие задачи

Выполнить расчет параметров сетевого графика секторным методом по прилагаемому заданию.

Определить:

  1. Сколько на сетевом графике «действительных» и «фиктивных» работ?
  2. Сколько на сетевом графике полных путей (цепочек) и какова их продолжительность.
  3. Критический путь и работы, попавшие на критический путь.
  4. Каковы полные резервы времени каждого некритического пути?

Ответ

1. Сколько на сетевом графике "действительных" и "фиктивных" работ?

Действительных 16 и 2 фиктивных (2-3 и 6-9)

2. Сколько на сетевом графике полных путей (цепочек) и какова их продолжительность?

Критический путь №1:(1,2)(2,3)(3,4)(4,5)(5,8)(8,11) - 28

Критический путь №2:(1,4)(4,5)(5,8)(8,11) - 28

путь №3:(1,2)(2,7)(7,10)(10,11) - 17

путь №4:(1,2)(2,3)(3,6)(6,7)(7,10)(10,11) - 16

путь №5:(1,3)(3,6)(6,7)(7,10)(10,11) - 15

путь №5:(1,3)(3,6)(6,9)(9,11) - 11

путь №6:(1,3)(3,5)(5,9)(9,11) - 21

путь №7:(1,3)(3,5)(5,8)(8,11) - 25

путь №8:(1,3)(3,4)(4,5)(5,8)(8,11) - 27

путь №9:(1,3)(3,4)(4,5)(5,9)(9,11) - ...
