Запроектировать и рассчитать несущие цельнодеревянные конструкции двускатной стропильной крыши из листовых кровельных материалов.
- Архитектура и строительство
Условие:

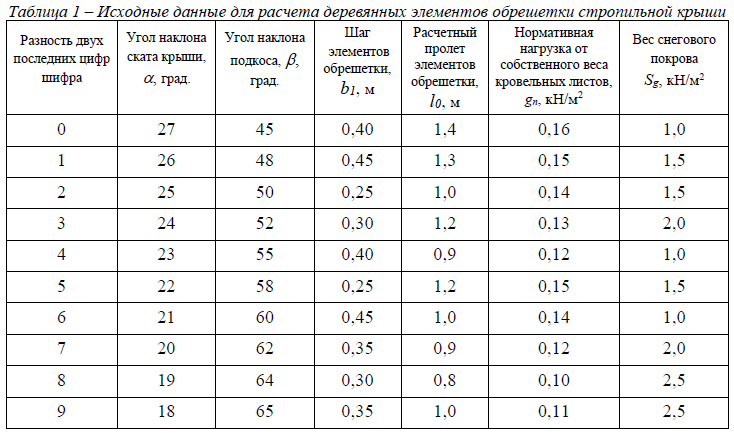

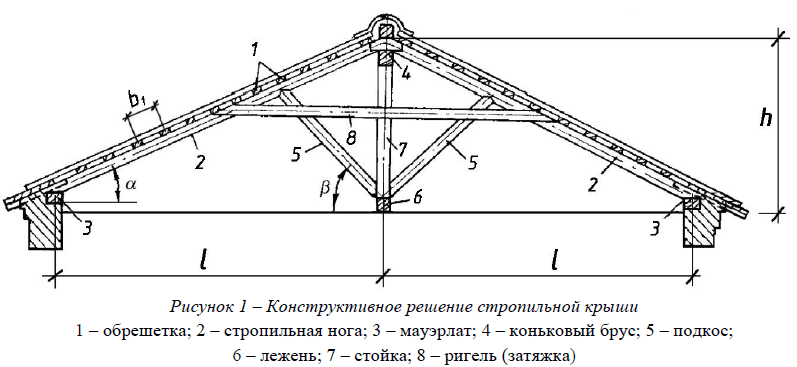

Запроектировать и рассчитать несущие цельнодеревянные конструкции двускатной стропильной крыши из листовых кровельных материалов. Необходимо подобрать сечения следующих элементов крыши: разреженного настила (обрешетки), цельнодеревянной стропильной ноги, подкоса под стропильную ногу и ригеля (затяжки). Конструкции крыши изготовлены из древесины сосны 2-го сорта. На крышу действуют равномерно распределенные нагрузки от собственного веса покрытия g и веса снега S, а также кратковременная сосредоточенная монтажная нагрузка F. Конструктивное решение крыши представлено на рис. 1, исходные данные для расчета элементов обрешетки приведены в табл. 1.
Решение:
Расчитаем разреженный настил (обрешетку)
Сечения пиломатериалов рекомендованные для элементов обрешетки:
- бруски bхh: 50х50 мм; 50х60(h) мм; 60х60 мм;
- доски bхh: 100х30 мм; 100х40 мм (10х4 см).

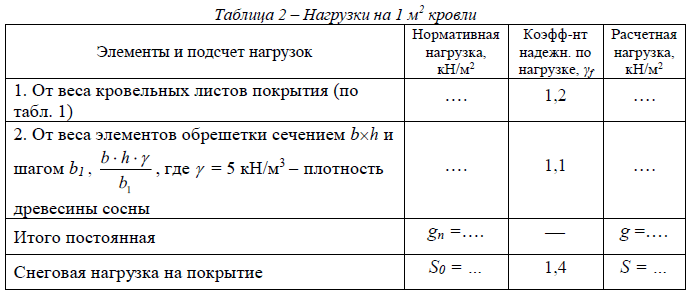

Подсчет нагрузок на 1 м2 кровельного покрытия приводится в табл. 2.
Значение нормативной снеговой нагрузки принимается с...
