Условие:

Запроектировать оголовок колонны.

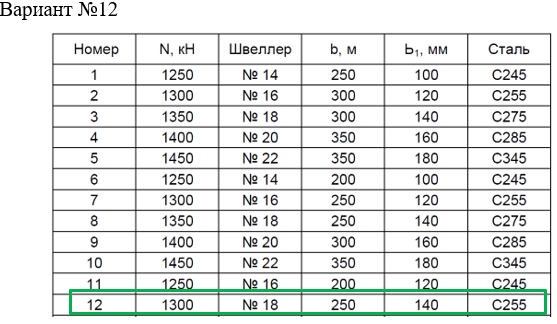

Исходные данные

Усилие, N, кН: 1300

Швеллер: №18

Ширина колонны, b, мм: 250.

Ширина балки, b₁, мм: 140.

Сталь: С255.

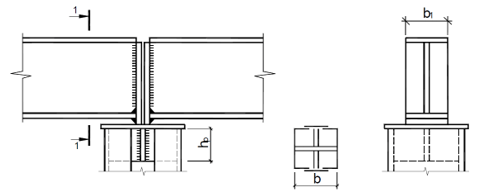

Задание. Запроектировать оголовок колонны без фрезерования торца ветвей с передачей опорного давления через опорные ребра балок. Колонна из двух швеллеров №18, b = 250 мм. Опорное давление двух балок N = 1300 кH. Сварные соединения выполнены вручную электродом типа Э42 с R_wf = 18.5 кН/см². Сталь С255 с R_y = 25.0 кН/см².

Решение:

Толщину опорной плиты оголовка назначаем t_oп = 20 мм. Чтобы опорная плите не изгибалась, ставят вертикальные ребра. Высота ребра оголовка определяется по требуемой длине швов, передающих нагрузку на стержень.
