Условие:

Запроектировать железобетонную балку прямоугольного профиля с одиночной арматурой, согласно расчетным схемам на рис. 1.3.

Балка эксплуатируется в условиях благоприятных для нарастания прочности бетона.

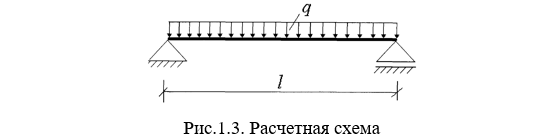

Рис.1.3. Расчетная схема

Исходные данные:

Ширина прямоугольного сечения b = 0,22 м;

Длина балки l = 12,9 м;

Распределенная нагрузка q=0,003 МН/м

класс бетона В15;

класс арматуры А500;

Расчетные характеристики арматуры и бетона

Коэффициент условий работы бетона γ_b2=1,0, R_b=8,5 МПа; R_S=435 Мпа.

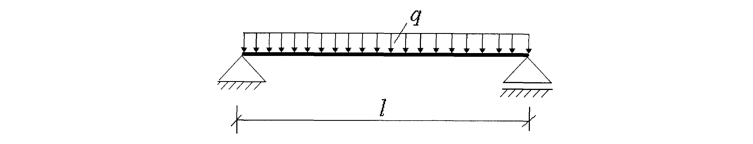

1. Построим эпюру моментов в общем виде (рис. 1.3)
