Запроектировать железобетонную балку прямоугольного профиля с одиночной арматурой, согласно расчетным схемам на рис. 1.5, 1.6. Балка эксплуатируется в условиях благоприятных для нарастания прочности бетона.

10 августа 2024
Архитектура и строительство

Условие:

Запроектировать железобетонную балку прямоугольного профиля с одиночной арматурой, согласно расчетным схемам на рис. 1.5, 1.6. Балка эксплуатируется в условиях благоприятных для нарастания прочности бетона. Исходные данные для расчета приведены в табл. 1.3 и 1.4.

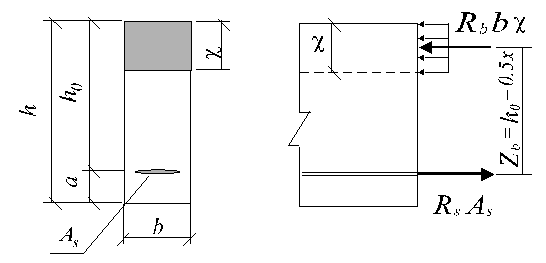

Рис.1.4. Схема внутренних усилий в опасном сечении

Исходные данные:

Рис.1.5. Расчетная схема

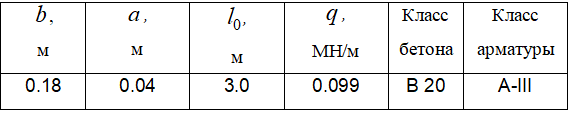

табл. 1.3

Рис.1.6. Расчетная схема

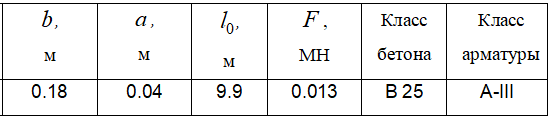

табл. 1.4

Решение:

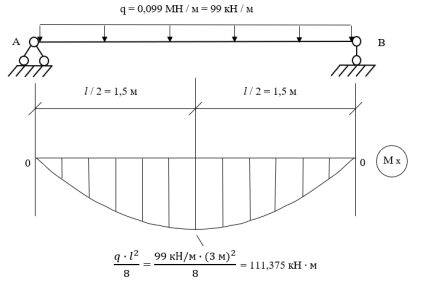

1. Рассмотрим первую схему (балку с распределенной нагрузкой) и построим эпюру изгибающих моментов.

Опасное сечение с максимальным изгибающим моментов расположено в центре пролета.

Определим расчетные характеристики бетона и арматуры. Бетону класса В20 соответствует расчетное сопротивление Rb = 11,5 МПа. Арматура класса A-III в современном СП обозначается как А400 и расчетное сопротивление Rs = 350 ...
