Расчёт аэродинамических характеристик несущего винта

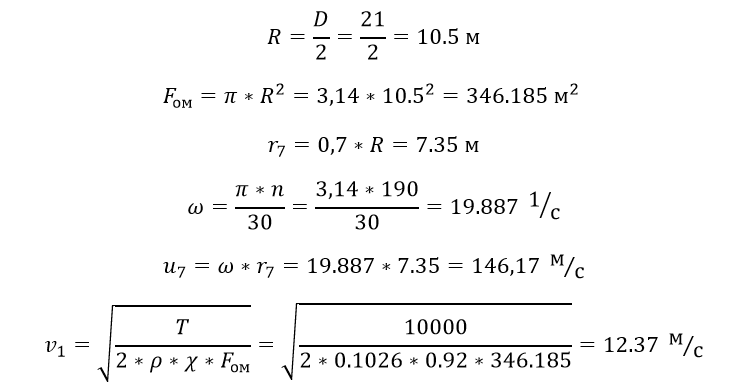

На высоте Н = 2000 м несущий винт диаметром D = 21 м с числом лопастей К = 5 прямоугольных в плане удлинением λ = 20 развивает при работе на месте тягу Т = 10000 кгс при оборотах n = 190 об/мин.



Коэффициент использования ометаемой площади

Длина по размаху элемента лопасти НВ

Угол атаки несущего винта

Винт движется со скоростью V = 220 км/час.



Необходимо:

1)  построить треугольник скоростей элемента лопасти;

2)  определить угол атаки   , угол притекания   , угол установки элемента  лопасти   ;

3)  аналитически определить подъёмную силу   и сопротивление элемента лопасти   ;

4)  графически определить   ;

5)  аналитически определить момент сопротивления   и мощность ;

6)  определить   и   в зависимости от азимутального положения лопасти;

7)  рассчитать диаметр зоны обратного обтекания и графически определить участки обратного обтекания в азимутах ψ = 210º и ψ = 300º;

8)  построить треугольник скоростей элемента лопасти в азимутах ψ = 90º и ψ = 270º, показать графически.
