Условие задачи
В высоковольтной трехпроводной цепи трехфазного тока необходимо измерить линейные токи, линейное напряжение, коэффициент мощности цепи и расход активной энергии всей цепи.

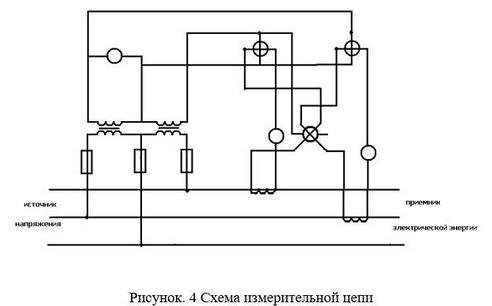

Подобрать для этой цепи (рис.1) два измерительных трансформатора тока (ИТТ), два измерительных трансформатора напряжения (ИТН) и измерительные приборы: два амперметра электромагнитной системы; два однофазных индукционных счетчика активной энергии; один трехфазный фазометр электромагнитной или электродинамической системы; один вольтметр электромагнитной системы.
Расстояние от трансформатора до измерительных приборов L (провод медный
, сечением

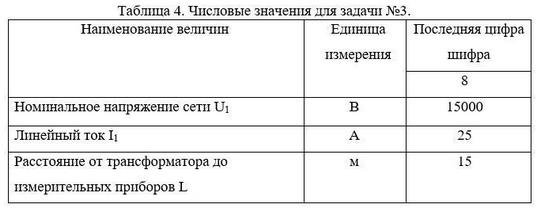

), номинальное напряжение сети U1 и линейный ток I1 приведены в таблице 4.
Нарисовать схему в тетради, обозначить буквами элементы и выполнить разметку зажимов обмоток ИТТ, ИТН, счетчиков и фазометра. Показать заземление вторичных обмоток ИТТ и ИТН.
Ответ

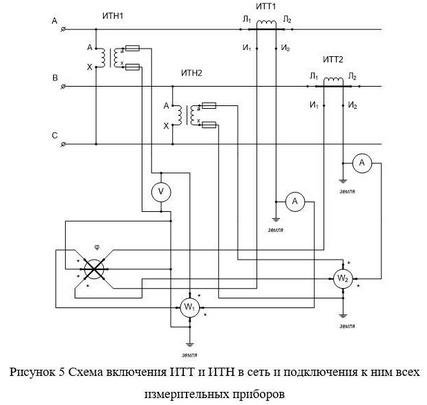

Схема включения ИТТ и ИТН в сеть представлена на рисунке 5.
Сопротивление подводящих проводов
-
к ИТН1 подключены 1 вольтметр, 1 ваттметр, 1 фазометр,
к ИТН2 подключены 1 ваттметр, 1 фазометр,
к ИТТ1 п...
