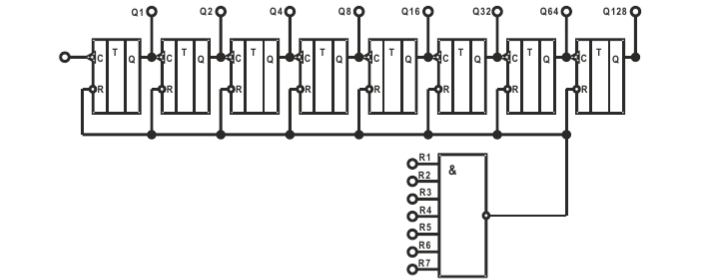

Соединив определенные выходы триггеров счетчика (рис.1) со входамилогического элемента 7И-НЕ создать счетчик с заданным коэффициентомделения. Рис.1 Счетчик с изменяемым коэффициентом деления

Выполнить следующие действия: – вывести передаточную функцию W(p); – по передаточной функции записать дифференциальное уравнение звена; – привести примерные характеристики звена и выражения АЧХ A(w), ФЧХ j(w), АФЧХ, ЛАФЧХ L(w); – построить графики

Используя критерий Михайлова, определить устойчивость замкнутой системы, если ее передаточная функция в разомкнутом состоянии имеет вид где К=20; Т1 = 0,02; Т2 = 0,5.

Исследовать колебательные звеньяНа рис.2.6 приведена модель колебательных звеньев с различными значениями Т1.
