Условие:
Повторить простейшую схему из методического пособия.
1 Для моделирования выбираем блоки GENSIN_f, CSCOPE и
SampleCLK, соединяем их (рис. 1) и, запустив моделирование, получаем
результат моделирования на осциллографе (рис. 2).

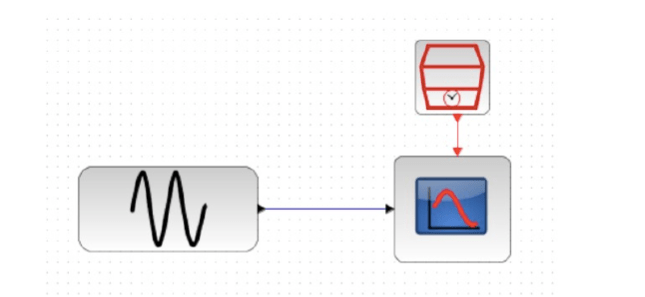

Рис. 1 Моделирование синусоидального сигнала

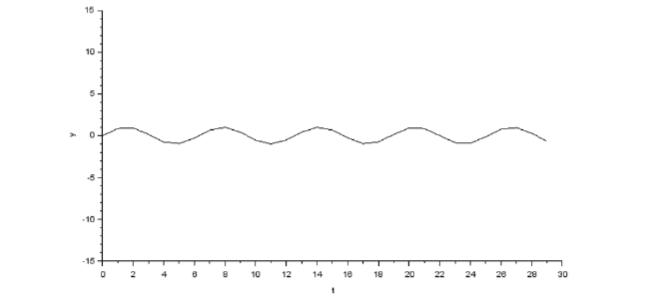

Рис. 2 Результат моделирования при стандартных параметрах блоков
Решение:
Изменяем параметры блока CSCOPE, установив Y_min и Y_max -
2 и 2 соответственно, результат моделирования приведем на рис.3.

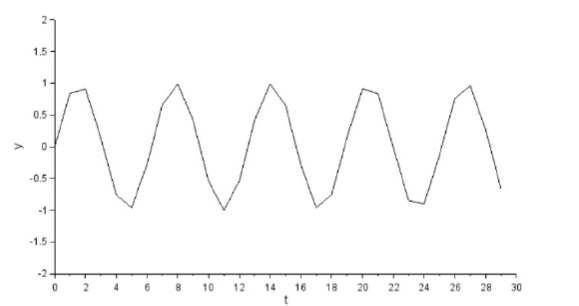

Рис. 3 Результат моделирования
Синусоида на нём выглядит рваной. Чтобы сделать её болеегладкой, надо уменьшить интервал ...
