Условие задачи
Определить эквивалентную передаточную функцию по заданной схеме

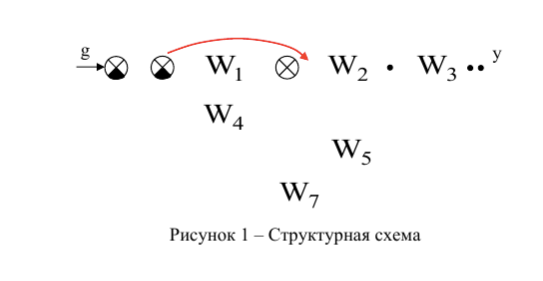

(рисунок 1)
Ответ

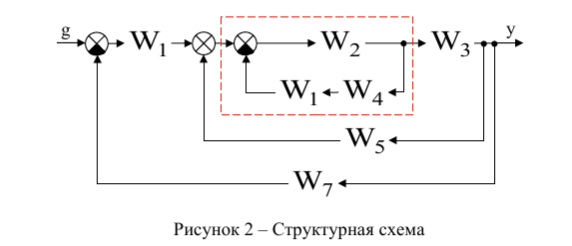

В исходной схеме (рисунок 1) перенесём сумматор с входа звена
выход и выполним перестановку сумматор (рисунок 2)
Определим эквивалентную передаточную функцию выделенного контура:
