Условие:
На рисунке 1 изображена структурная схема устойчивого объекта первого порядка.

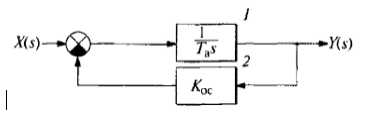

Рисунок 1 – Структурная схема объекта к задаче
Назовите звенья. Получите передаточную функцию объекта. Напишите дифференциальное уравнение объекта. Постройте переходную характеристику объекта.
Решение:
Первое звено
является идеальным интегрирующим звеном.
Второе звено
является пропорциональным звеном.
Определим передаточную функцию объекта как соединение с отрицательной обратной связью:
