Условие:
Определить эквивалентную передаточную функцию по заданной схеме
(рисунок 1)
Решение:

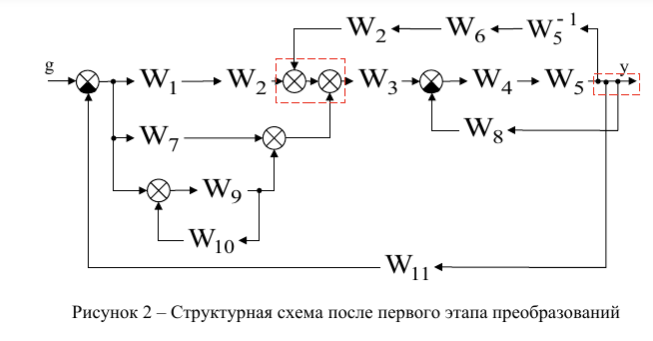

В исходной схеме (рисунок 1) перенесём узел с входа звена
сумматор с входа звена
на его выход (рисунок 2)

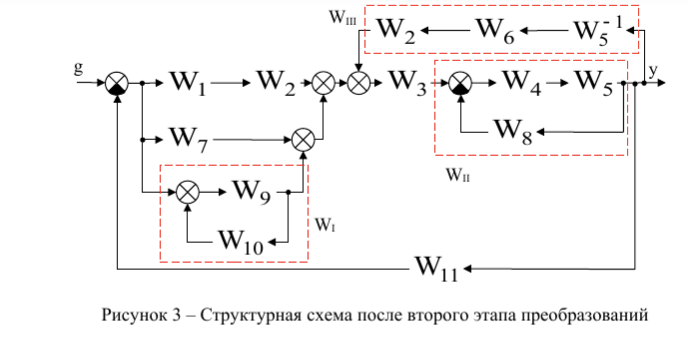

Выполним перестановку узлов и сумматоров (рисунок 3)
Определим эквивалентные передаточные функции ...
