Условие задачи
В соответствии с заданным вариантом необходимо преобразовать исходную
многоконтурную систему в одноконтурную с целью получения передаточных
функций разомкнутого контура системы Wрк p и замкнутой системы Ф i p по
заданным каналам воздействий.
Передаточные функции разомкнутой и замкнутой систем следует записать
через эквивалентные передаточные функции звеньев, не раскрывая последние.

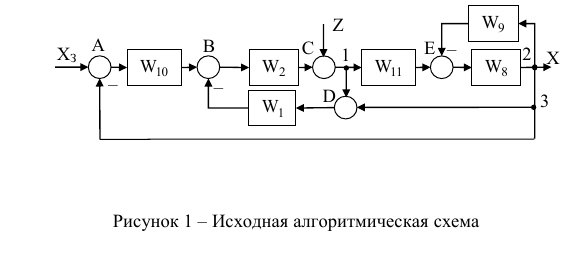

Исходная алгоритмическая схема системы изображена на рисунке 1
Заданные каналы воздействия ХЗ - Х ; Z - Х .
Ответ

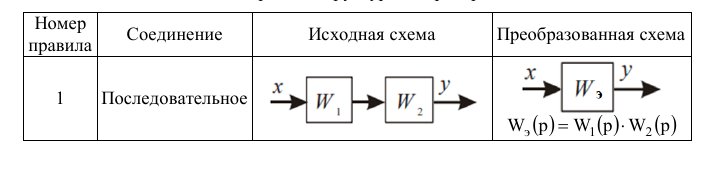

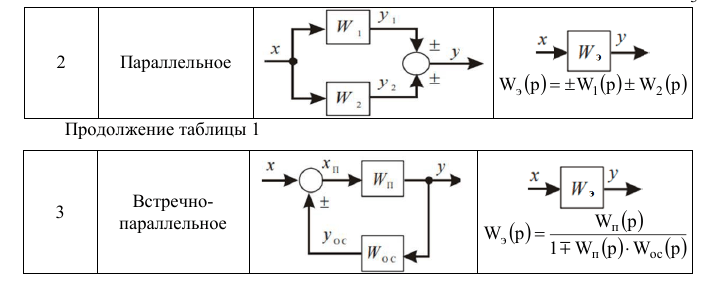

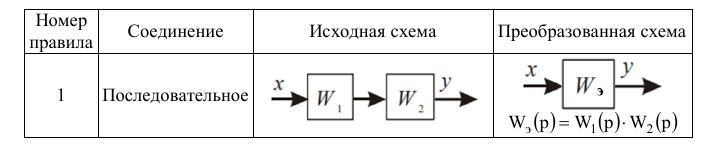

Таблица 1 Основные правила структурных преобразований

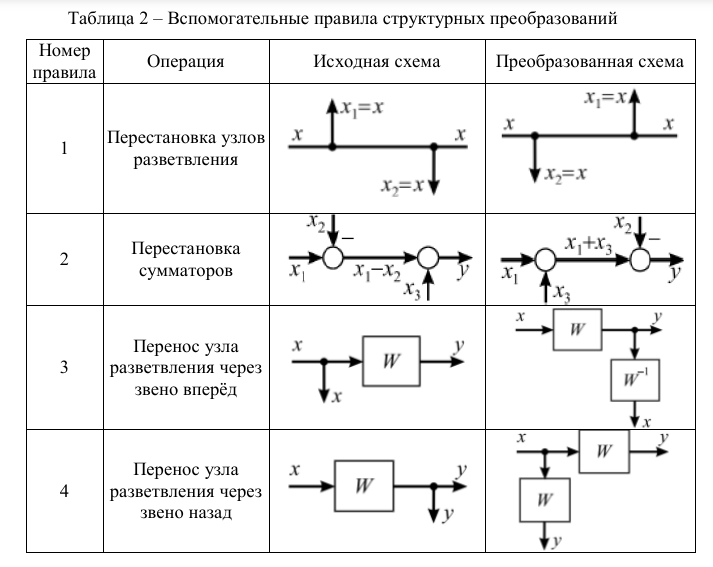

Вспомогательные правила структурных преобразований приведены в таблице
