Решить задачу по анализу динамических характеристик пассивного корректирующего четырёхполюсника, определить передаточную функцию устройства.
«Решить задачу по анализу динамических характеристик пассивного корректирующего четырёхполюсника, определить передаточную функцию устройства.»
- Автоматика и управление
Условие:

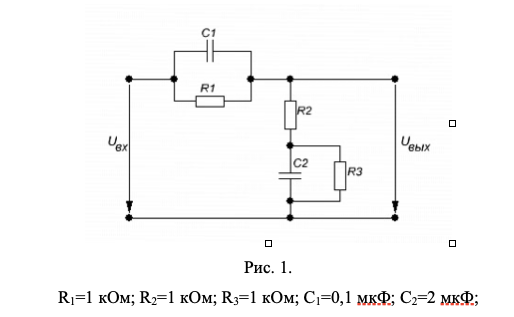

Решить задачу по анализу динамических характеристик пассивного корректирующего четырёхполюсника ( см. рис.1):
- составить дифференциальное уравнение, выражающее связь Uвых и Uвх;
- определить передаточную функцию устройства;
- построить ЛАЧХ и ЛФЧХ;
- построить годограф частотной характеристики устройства на комплексной плоскости.
Решение:
1. Запишем передаточную функцию цепи. Выходное сопротивление цепи
Входное сопротивление цепи
Передаточная функция цепи
