Условие задачи

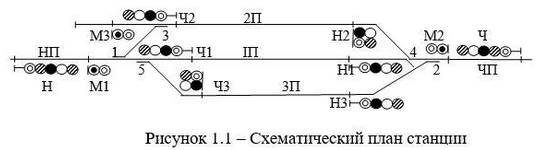

1). Изобразить построение сигнала телеуправления диспетчерской централизации системы "Луч" с учетом исходных данных, приведенных в таблице 1.1, применительно к схематическому плану станции, изображенному на рисунке 1.1.
Результаты изобразить в таблице, указать какой из символов (0 или 1) передается на каждом из 31 тактов сигнала телеуправления, и также указать, как меняется фаза сигнала на каждом из тактов.

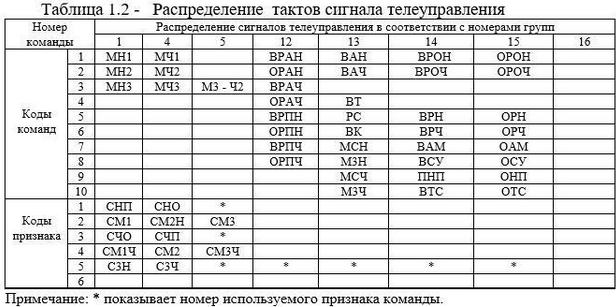

Для определения номера группы и номера команды заданного сигнала использовать таблицу 1.2 распределения тактов сигнала телеуправления.
2). Изобразить построение сигнала телесигнализации системы диспетчерская централизация "Луч" с учетом исходных данных, приведенных в таблице 2.1.
3). Изобразить построение сигнала центральной синхронизации системы диспетчерская централизация "Луч", при взаимном расположение сигналов телеуправления, центральной синхронизации и телесигнализации.
4). Привести схему разделителя фаз, на которой изобразить состояние всех элементов в момент поступления на вход разделителя фаз числа импульсов в соответствии с таблицей 4.1.
Изобразить таблицу пояснения работы РФ. Кратко описать работу схемы вовремя поступления импульсов на вход.

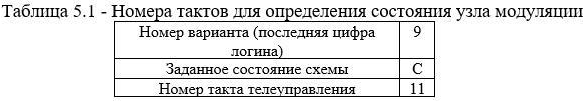

5). Изобразить схему узла модуляции и изобразить состояние элементов после перехода схемы из заданного состояния С в следующее при формировании такта номер 11 сигнала телеуправления в соответствии с таблицей 5.1.
Произвести описание работы схемы при переходе из заданного состояния в следующее. Значения символов в тактах определять из построенного ранее сигнала телеуправления.
Ответ
1). Построение сигнала телеуправления диспетчерской централизации системы "Луч"

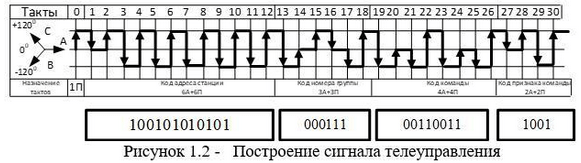

Сигнал телеуправления содержит 31 такт по 16 мс (рисунок 1.2). Последний 31 такт не имеет границы в виде завершающего изменения фазы.
Такт 0, всегда передаваемый пассивным качеством, т.е. с изменением фазы на , является служебным - признаком начал...
